DIC系統顯微鏡MXFMS
高品質的部件設計,簡單靈活的配置組合,強大的金相檢測功能——MXFMS是觀測大尺寸或較厚樣品的推薦選擇。
性能特點
■ 所有光學部件均經過特殊處理并鍍有特殊膜層
■ 靈活緊湊的結構,適應各種環境下的顯微觀察
■ 長工作距專業金相物鏡,高倍物鏡采用半復消技術
■ 各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像
技術規格:
型號 | MXFMS | MXFMS-BD |
可選觀察方法 | 明場/斜照明/偏振光/DIC | 明場/暗場/偏振光/DIC |
光學系統 | 無限遠色差校正光學系統 | |
目鏡 | PL10X/22平場高眼點目鏡 | |
物鏡 | OLIP無限遠長工作距明場金相物鏡 | OLIPBD無限遠長工作距明暗場金相物鏡 |
觀察筒 | 30°鉸鏈?zhǔn)饺浚止獗龋p目:三目=100:0或50:50,單邊視度可調±屈光度,瞳距調節范圍54-75mm | 正像觀察筒,25°鉸鏈?zhǔn)饺浚止獗龋p目:三目=100:0或0:100,單邊視度可調±5屈光度,瞳距調節范圍54mm-75mm |
轉換器 | 5孔內傾式明場轉換器,帶DIC插槽 | 5孔內傾式明暗場轉換器,帶DIC插槽 |
底座 | B5大平板底座,底座320mmX260mmX16mm,立柱高280mm,直徑32mm | |
顯微鏡鏡體 | 粗微調同軸,粗調行程32mm,微調精度0.002mm,,帶防止下滑的松緊調節裝置 | |
反射照明器系統 | 帶可變視場光闌與孔徑光闌,均可調中心;帶濾色片插槽與偏光裝置插槽;帶斜照明切換拉桿 | 帶可變視場光闌與孔徑光闌,均可調中心;帶濾色片插槽與偏光裝置插槽;帶明暗場切換裝置 |
光源 | 15V150W鹵素?zé)衾涔庠措娫聪洌鈴?qiáng)連續可調;單光纖軟管(550mm/1000mm/1500mm) | |
攝影攝像附件 | 1/2CTV,1xCTV,均可調焦,數碼相機及中繼鏡 | |
偏光及DIC附件 | 起偏鏡,固定式/360°旋轉檢偏鏡,DIC插板 |
MXFMS--獨立的金相檢測系統
不同于傳統的金相顯微鏡,舜宇MXFMS選擇了緊湊的結構設計,外觀小巧輕便,操作更為靈活。B5大平板底座以及粗微調同軸托架,克服了常規金相顯微鏡無法觀察較厚樣品的限制。集成了明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能,可根據實際應用進行選擇。
MXFMS--大型設備的視覺系統
集成多種觀察方式及專業的金相顯微技術,靈活精巧的設計使MXFMS成為可安裝于大型機械設備中的專業金相顯微鏡。可作為大尺寸LCD面板或PCD線路板生產設備或檢測設備的視覺系統。通過攝影攝像接口,可將圖像輸出至監視器或計算機,方便快速檢測。
不同的照明器可供選擇
明場反射照明器:帶可變視場光闌和可變孔徑光闌,中心可調,帶斜照明機構。
明暗場反射照明器:帶可變視場光闌和可變孔徑光闌,中心可調。帶明暗場切換機構。
光源采用外置式15V150W鹵素?zé)粝洌⒂霉饫w連接。

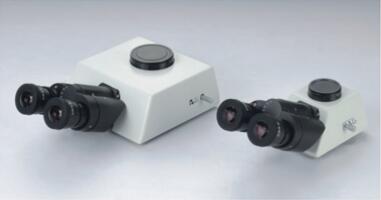

寬枧場鉸鏈?zhǔn)饺坑^察筒
正像鉸鏈三目觀察筒,所成像的方位與物體實際方位一致,物體移動的方向跟像面移動的方向相同,便于觀察與操作。鉸鏈?zhǔn)饺坑^察筒,采用緊湊型倒像光路設計,結構輕巧,便于安裝與減輕機體重量。
超長工作距金相物鏡
全新設計的超長工作距物鏡,采用半復消色差技術,并使用多層寬帶鍍膜技術,使整個視場內的成像清晰銳利,色彩自然,明亮舒適。
超長的工作距離設計,50X的有效工作距離達到7.8mm, 100X物鏡也達到了2.1 mm,大幅拓展了應用領域,5X、 10X、 20X 物鏡的設計,通過精選材料及優化設計,使DIC微分干涉觀察的性能非常出色。
同步設計了全套明暗場兩用物鏡,暗場照明亮度比傳統暗場物鏡提高2倍以上。
型號 | 倍率 | 數值孔徑(N.A.) | 工作距離 | 蓋玻片厚度 | 齊焦距離 | 共軛距 |
LMPIan無限遠長工作 | 5X | 0.15 | 10.8 | 0 | 45 | ∞ |
10X | 0,30 | 10 | ||||
20X | 0.45 | 4 | ||||
50X | 0.55 | 7.8 | ||||
100X | 0.8 | 2.1 |

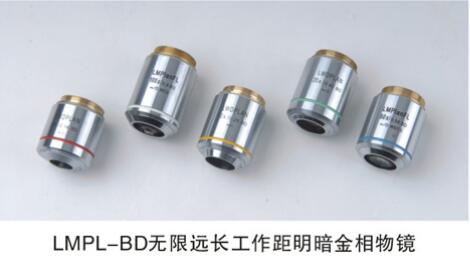

型號 | 倍率 | 數值孔徑(N.A.) | 工作距離 | 蓋玻片厚度 | 齊焦距離 | 共軛距 |
LMPIan - BD無限遠長工作距明暗場金相物鏡 | 5X | 0.15 | 11 | 0 | 45 | ∞ |
10X | 0.3 | 9.5 | ||||
20X | 0.45 | 3.4 | ||||
50X | 0.55 | 7.5 | ||||
100X | 0.8 | 2.1 |
攝影攝像附件
在三目觀察筒上,可以配接攝影攝像裝置,將雙目觀察到的圖像輸出至監視器或計算機,進行圖像分析、處理、保存或傳送。
使用專用的C接口與中繼鏡,可以和數碼相機聯接,快速進行拍照,并獲取圖像。
偏光及DIC附件
將起偏鏡及檢偏鏡插入照明器的插槽內, 即可進行簡易偏光觀察。
在正交偏光的基礎上,插入DlC棱鏡,可進行DIC微分干涉相襯觀察。DIC技術可以使物體表面微小的高低差產生明顯的浮雕效果,大幅提高圖像對比度。
多種干涉濾色片可選
LBD日光型濾色片,能將光線過濾成自然日光的顏色,圖像背景柔和亮白。
根據具體工業檢測的需要,可以選擇其他顏色的濾光片來對光線光譜進行調節,以獲得更好的圖像效果。
